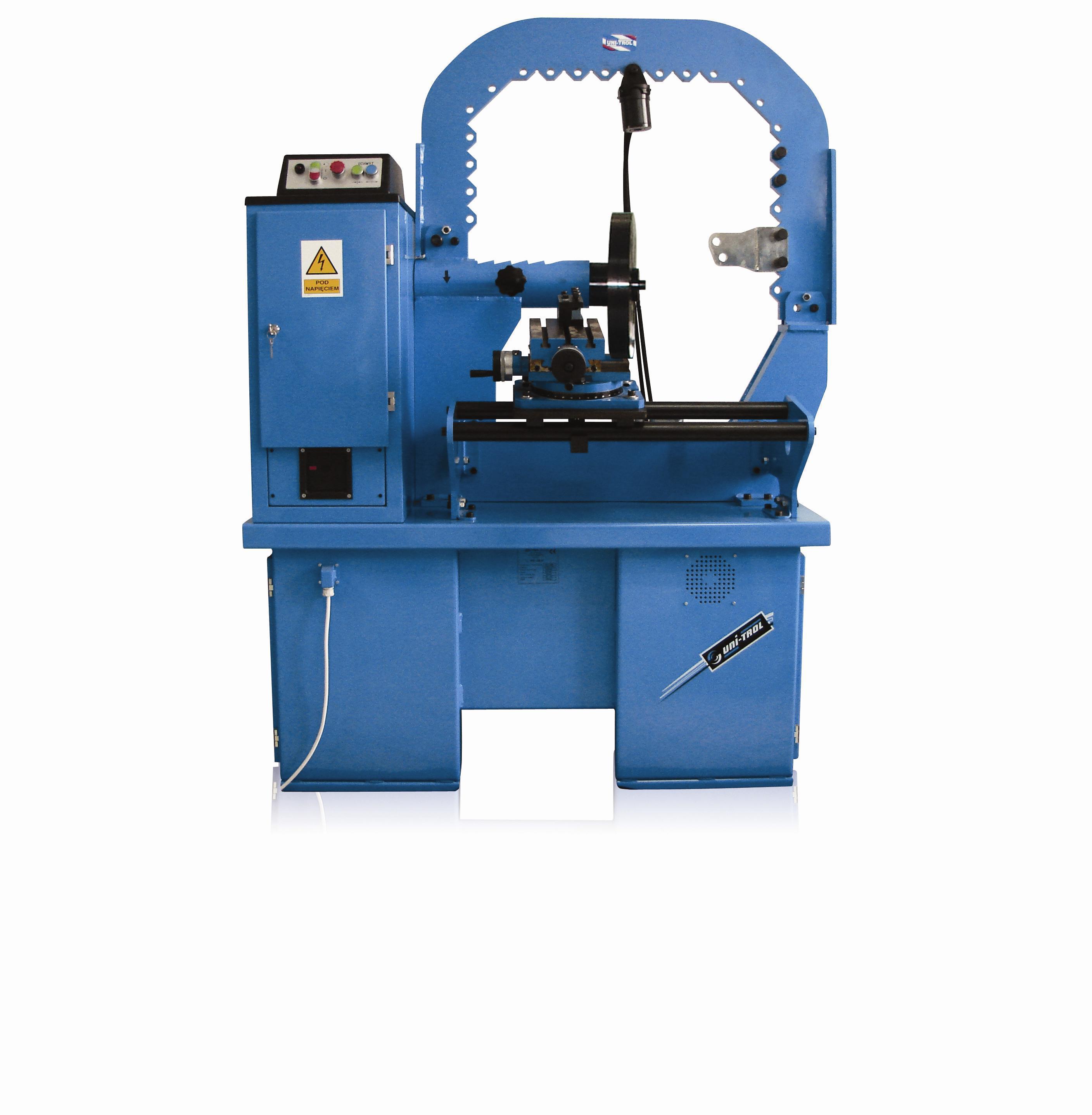

Das Gerät dient zur Reparatur von Stahl- und Alufelgen mit einem Durchmesser von 13 bis 30 Zoll. Die Felgenreparatur wird mit Hilfe eines hydraulischen Zylinders ausgeführt, der zusätzlich mit entsprechend profilmäßigen Laschen ausgestattet ist. Spannscheibe mit 6 Löcher und passend ausgewählter Zenrierring garantieren eine sichere Felgenmontage, auch für Felgen ohne Zentralloch.

Jegliche Reparaturen sind leicht auszuführen, und die Felgenreparatur dauert wenige Minuten. Die Laschen ermöglichen eine Reparatur der beschädigten Felge im beliebigen Krümmungspunkt.

Zur Ausstattung der Maschine gehören:

• profilmäßige Laschen für verschiedene Arten von Verformungsreparatur;
• Satz von Zentrierringen zur Felgenmontage, für verschiedene Felgezenrallochdurchmesser;
• Gerät zur Lokalisation der Felgendeformation;
• Drehmaschine mit Messer;
• Hebel zum Vorrichten der Felge.

Technische Daten:

• Durchmesserbereich der reparierten Felgen:    13" - 30"
• Zylinderkraft    45kN
• Spannung    3x400V/50Hz
• Max. Druck der Hydraulikpumpe    160 Bar

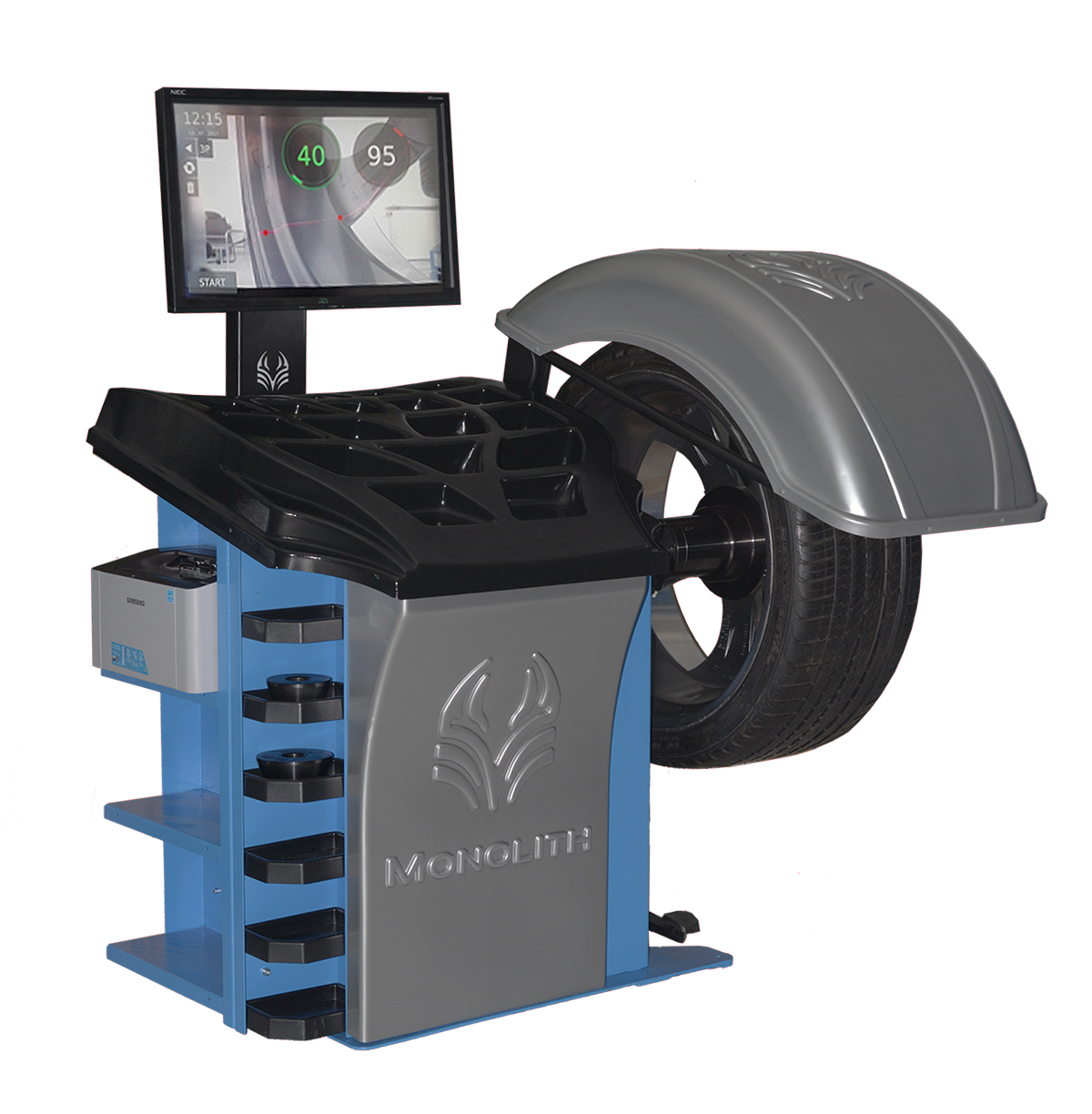

Elektronisches System der vorgestellten Auswuchtmaschine MONOLITH ist mit einem innovativen Messsystem ausgestattet.

Das System beinhaltet eine hochauflösende Messkamera, Lasermessarm und mathematisch definierter Messraum im Sichtfeld dieser Kamera. Befestigt Rad befindet sich in diesem Sichtfeld.

Wenn wir einen beliebigen Punkt in diesen Feld auswählen, werden die Koordinaten dieses Punkts automatisch als Parameter des Abstands und Durchmessers eingegeben. Der Abstand zwischen zwei Punkten ist eine Ergebnisbreite.

Die beabsichtigte Auswahl von zwei Punkten, die sich auf eine Laserlinie auf der Oberfläche der Felge befinden, ist eine Methode zum Bestimmen der Korrekturebenen dieses Rades.

Punkte werden auf dem realen Bild des Rades markiert auf dem Touchscreen des Monitors. Diese zwei Punkte können an beliebigen Stellen der Radfelge markiert werden (auch durch Markierung von Lasermessarm), nach den Bedürfnissen des Operateurs.

Mehr!

Der Operateur muss keine Radparameter eingeben! Die Auswahl von zwei Korrekturpunkten auf dem Touchscreen des Monitors dauert 1-2 Sekunden, und die Einführung/Messung von Parametern in herkömmlichen Auswuchtmaschinen dauert von einem Dutzend bis zu mehreren Dutzend Sekunden. Dies sind auch greifbare Vorteile, die sich aus den innovativen Lösungen diese Auswuchtmaschine  ergeben.

Die innovativen Lösungen haben auch den Messzyklus der Maschine verkürzt. Wenn der Antrieb und der Messzyklus gestartet wird, wird das Bild des Rads auf dem Bildschirm angezeigt.

Die Markierung von zwei Korrekturpunkte auf dem Bildschirm des Monitors führt dazu, dass nach dem Anhalten des Rads zeigt die Maschine Unwuchtwerte für beiden Punkte.
