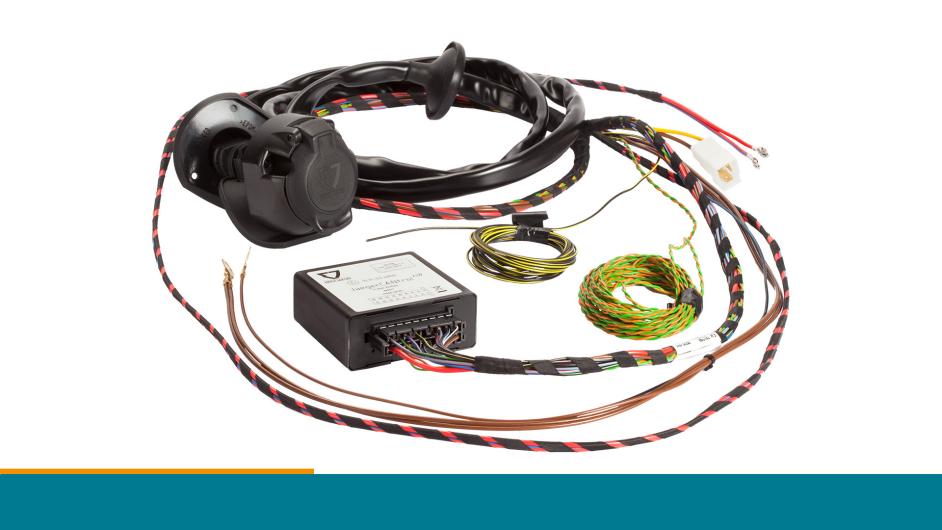

Ein Elektrosatz für Anhängerkupplungen stellt die elektrische Verbindung zwischen dem Zugfahrzeug und dem Anhänger her. Elektrosätze werden unterschieden in 7-polige und 13-polige Ausführungen. Beide Ausführungen sind als fahrzeugspezifische oder universelle Elektrosätze erhältlich.
Fahrzeugspezifischer Elektrosatz Ein fahrzeugspezifischer Elektrosatz ist auf den jeweiligen Fahrzeugtyp zugeschnitten. Er zeichnet sich durch folgende Vorteile aus:
Kompaktstecker können direkt auf die fahrzeugspezifischen Steckverbinder der Rückleuchten oder an definierten Knotenpunkten kontaktiert werden. Die Einbauzeiten verkürzen sich erheblich und Anschlussfehler werden ausgeschlossen.
Steuergeräte, Steckdosen und Durchführungstüllen des fahrzeugspezifischen Elektrosatzes orientieren sich exakt an der Bordnetzelektronik und Fahrzeuggeometrie. Leitungslängen und Leitungsverlegung wurden passgenau entwickelt. Dadurch werden kurze Einbauzeiten und eine fehlerfreie Funktionsweise ermöglicht.
Das vollständig beigefügte Einbaumaterial erlaubt einen fachgerechten Einbau und ist speziell auf den Fahrzeugtyp abgestimmt.
Die Einbauanleitung beschreibt in klarer Textform oder Bildbeschreibung den vorliegenden
Einbausatz und alle durchzuführenden Arbeitsschritte.
Universal-Elektrosatz Ein Universal-Elektrosatz ist für verschiedene Fahrzeugfabrikate und Fahrzeugtypen einsetzbar. Je nach Fahrzeugauslegung sind vom Fachmann noch individuelle Anpassungen an das Fahrzeug notwendig. Der Universal-Elektrosatz zeichnet sich durch folgende Merkmale aus:
Die elektrische Anbindung erfolgt mit Einschneidverbindern, welche an der vom Fachmann zu ermittelnden Fahrzeugleitung angeschlossen werden. Hier sind die Leitungsquerschnitte zu beachten, um Leitungsbeschädigungen zu vermeiden.
Steuergeräte, Steckdosen und Durchführungstüllen sind für einen weiten Funktions- und Geometriebereich ausgelegt. Leitungslängen sind großzügig dimensioniert. Bei fahrzeugspezifischen Besonderheiten können hier Anpassungen des Elektrosatzes durch den Fachmann notwendig sein.
Das Einbaumaterial deckt alle Standardeinbauten ab. Fahrzeugspezifische Gegebenheiten müssen mit zusätzlichem Material ergänzt werden.
Die Einbauanleitung beschreibt strukturiert einen standardisierten Einbauablauf. Auf fahrzeugspezifische Besonderheiten wird nicht gesondert hingewiesen. Der Einbau sollte vom Fachmann erfolgen.
